2012年奥运会 钢结构的舞台
来源:中国钢结构门户网 www.gjgmh.com  2012-7-30 10:51:50
沈阳梓杉贸易有限公司(www.zssytg.com)主营35CrMo、42CrMo、35CrMo、25Cr2MoVA
辽宁泰朗(www.tljmgy.com)生产经营各类不锈钢管、板、棒材、法兰、管件等。
专营不锈钢板材(www.syzlbxg.com)沈阳不锈钢管批发主营不锈钢管,法兰,管件等。
沈阳方管(www.syxjgt.com)鑫健钢铁
沈阳鑫鑫广达(www.xxgdbxg.com)沈阳不锈钢板批发 销售
长春污水处理设备(www.ccwscl.com)顺鑫水处理
沈阳无缝管www.xhfwfg.com 沈阳欣华发物资有限公司
无缝管销售(www.htwlgg.com)帅一商贸常年经营鞍钢、通钢、天津大无缝、包钢、成都、山..
沈阳无缝管(www.xydwfgg.com)常年经销各大钢厂生产的无缝钢管,中厚壁无缝管(电话:130..
沈阳盛誉发物资(www.sysyfwz.com)
沈阳不锈钢无缝管(www.sylierke.com)力尔克不锈
沈阳无缝管(www.sysbtjs.com)中润特钢
沈阳不锈钢板(www.dbbxg.cn)沈阳联顺吉
我也要出现在这里

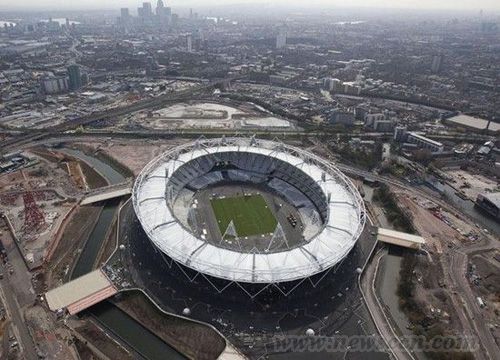

伦敦奥运会主体育场“伦敦碗”



    伦敦奥林匹克体育场俗称伦敦碗,是2012年夏季奥林匹克运动会的主场馆,位于伦敦斯特拉特福区,在2012年伦敦奥运会期间设置大约80,000个座位。伦敦奥林匹克体育场的规划开始于2007年夏天,并于2008年5月22日正式开工建造,于2011年3月29日完工。

    它是一项用钢量只有10000t多一点的工程,该项目成功验证了钢结构工程施工速度的优越性,以及结构的灵活性。一旦奥运会结束,可容纳8万人的体育场上层将被拆除,剩余部分可容纳2.5万人。

    钢架在整体结构体系中起到了决定性作用,112个钢斜撑安装就位并支撑两层的座位荷载。在体育场顶部一周,由一个钢屋顶桁架组成支撑体系,28根独立型钢,总重85t,每根高15m,由它们支撑体育场的屋顶索网和14个照明塔。

    作为奥运会的核心项目,体育场将承办开幕式和闭幕式以及田径项目。

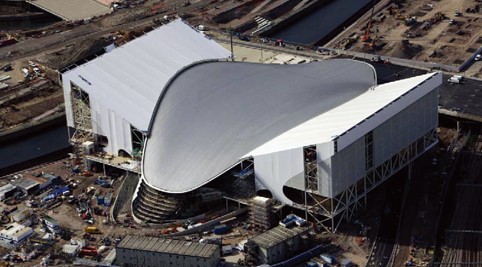

    奥林匹克公园水上运动中心

    奥林匹克公园水上运动中心由扎哈哈迪德设计,它将成为奥林匹克公园的地标,并融入斯特拉特福车站和西城购物中心共同组成的建筑氛围中。它的造型犹如钢结构屋面的眼睑,醒目的钢构部分,长160m,宽80m,它已经成为伦敦地区的标志性建筑,更是全球体育界的标志性建筑。

    这样大型的钢屋盖结构,支撑部位仅是三处铰接,整体跨度范围内没有柱支撑体系,可移动的盖板与隔墙共同围合成两个50m长的游泳池以及一个跳水池。

    成型的屋顶是一个大跨度桁架体系,竖向风道设计安放在桁架体系中。主桁架跨度约120m,位于体系中部,并搭建在横跨两处核心构件上,横向核心构件长54m。中心部位的风道在主桁架上形成悬臂,距离北端约30m。

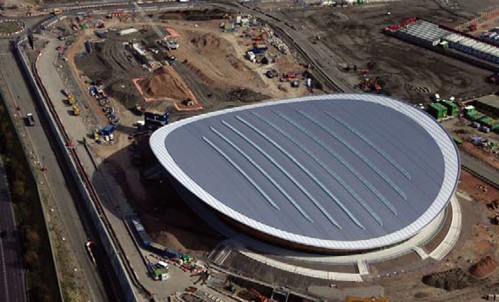

奥林匹克公园自行车馆

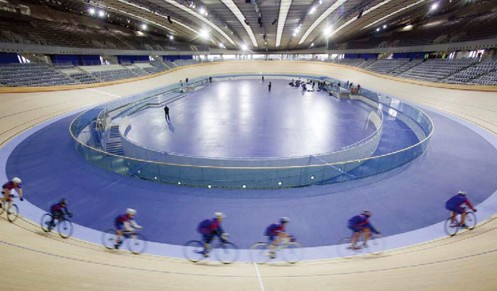

挖填碗状赛车场的材料多达48000m3,足以填补19个奥运会游泳项目的场地

    钢架在2012年伦敦奥运会自行车馆的建设中起到了至关重要的作用。该项目可分为两部分:混凝土基础与底层结构部分,上部及屋顶钢结构部分。
自行车馆上层由48°倾斜的钢桁架(大小不同,高2~16m)支撑,连接到混凝土桥墩。由于屋顶结构形式特殊,上层预制阳台由桁架结构中下部的钢斜撑来支撑。馆内设有两处上层观众看台区域,位置分别在赛道两侧,上空由曲面屋顶覆盖。

屋盖空间的减少将使采光更加充分

独特的双弧形屋顶中,环状钢圈梁设在钢桁架体系顶部,用以提高结构整体性,钢梁最高点高度达12m。场外建设对整个项目的实施也起到了至关重要的作用,比如,尽可能采用多环钢结构预装,在现场只需要拼装钢支撑即可。
项目的整体用钢在2500个部位,这使得场地用地率提高,设计更加高效,据说它能使自行车更有效的利用比赛场地。


引人注目的建筑外表皮,耗费了5000m2的西部红雪松作为材料

奥林匹克公园
奥林匹克公园中,设有三个主要比赛场馆以及其他若干木结构建筑,所有这些设施的配备都是为了举办一届成功的奥运会。钢结构的使用在这些结构建设中起到了关键作用,其中一些建筑是临时设施,因此可采用轻钢结构,便于拆卸。
临时设施包括篮球场和水球场,重要的永久建筑物包括已竣工的能源中心。这处建筑将为整个场地提供高效、低碳的采暖和制冷服务,并为官方提出的总体目标,即促进整个奥林匹克公园碳排放减少50%做出自己的贡献。

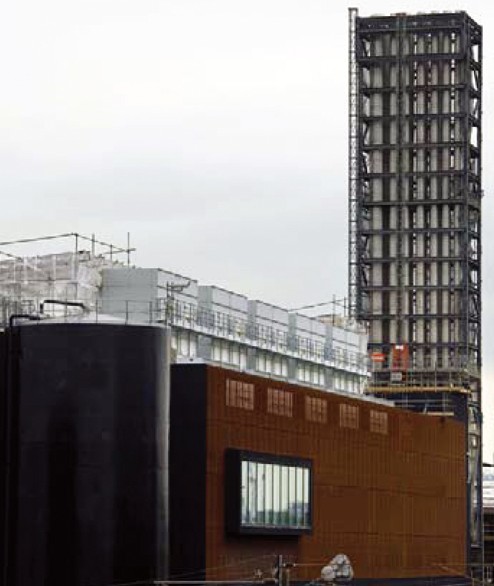

能源中心

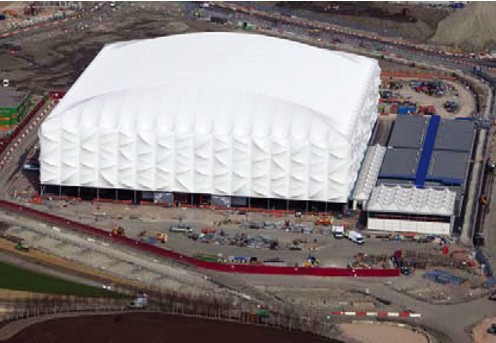

篮球馆可容纳1.2万人,由一个35m高拱形钢桁架体系组成。

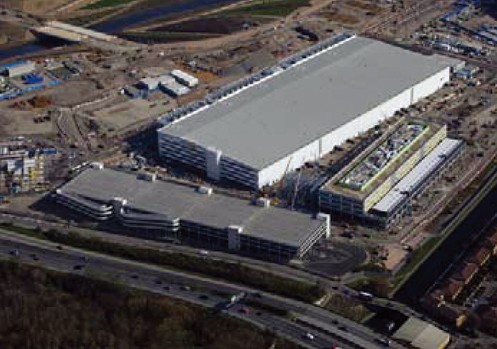

国际广播中心/主新闻中心

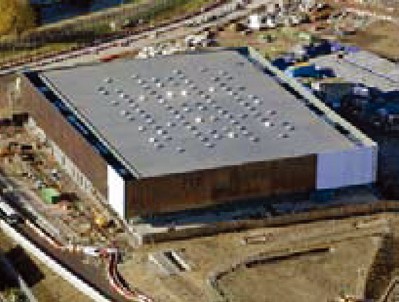

    钢结构特有的可持续性和灵活性使得奥林匹克公园的手球竞技场建筑脱颖而出。它耗用了1000t钢结构,这个场馆将容纳7000名观众,在奥运会期间举办手球比赛和现代五项击剑比赛,并在此后的残奥会期间举办盲人门球比赛。


    与水球场馆毗邻的水上运动中心是一个临时建筑,将在奥运会后被拆除。钢架部分由Caunton公司提供,此后它将被回收用以建造一处形式不对称的屋面,该屋面用PVC气垫包裹,表皮用银色来装饰。
